Электронагреватели трубчатые (ТЭН) двухконцевые круглого сечения предназначены для установки в нагревательных электроприборах, применяемых для нагрева различных сред.
Для того, чтобы заказать ТЭН необходимо заполнить эскиз ТЭНа (смотри внизу) или предоставить свой, указав в нем необходимые размеры, напряжение, мощность, материал, область применения и количество.
- Область применения и среда, в которой будет работать этот ТЭН - вода, воздух, масло и т.д.
- Мощность нагревателя - кВт
- Напряжение - В
- Форму и габаритные размеры ТЭНа - смотри внизу эскизы!
- Металл из которого будет изготовлен ТЭН - углеродистая, нержавеющая сталь и т.д.
- Необходимость штуцеров (крепежной арматуры)
- Минимальное количество (обычно кратно 6 шт., то есть 6,12,18,24шт. и т.д.)
Пример условного обозначения ТЭН по ГОСТ 13268:
|
ТЭН-60
|
В
|
13
|
/1,25
|
J
|
220
|
|
Развернутая длина, см
(без шпилек и изоляторов)
|
Условное обозначение глубины
заделки шпилек-контактных стержней внутри ТЭНа
(не нагреваемая часть ТЭНа)
|
Диаметр, мм
|
Номинальная мощность, кВт
|
Условное обозначение нагреваемой
среды и материала оболочки
|
Номинальное напряжение, В
|
Технические характеристики:
Номинальные длины контактных стержней в заделке и соответствующие им условные обозначения должны соответствовать указанным в таблице:
|
Номинальная длина контактных стержней в заделке (не нагреваемая часть ТЭНа!), мм
|
40
|
65
|
100
|
125
|
160
|
250
|
400
|
630
|
|
Условное обозначение, рус.
|
A
|
Б
|
В
|
Г
|
Д
|
Е
|
Ж
|
З
|
|
Условное обозначение, лат.
|
A
|
B
|
C
|
D
|
E
|
F | G | H |
Диаметры ТЭН и их предельные отклонения должны соответствовать указанным в таблице:
|
Номинальный диаметр
|
Предельные отклонения
|
|
6,5; 8,0; 8,5; 9,5; 10,0
|
+0,3...-0,1
|
|
13,0; 16,0
|
+0,4...-0,2
|
Срок изготовления ТЭНа с диаметром 13 мм -5-7 дней, остальных от 3-х недель.
Характерные случаи применения ТЭН и удельные поверхностные мощности в зависимости от условий эксплуатации и материал оболочки приведены в таблице:
|
Условное обозначение нагреваемой среды
|
Нагреваемая среда
|
Характер нагрева
|
Удельная мощность. Вт/см 2, не более
|
Материал оболочки ТЭН
|
|
X
|
Вода, слабый раствор щелочей и кислот (рН от 5 до 9)
|
Нагревание, кипячение с максимальной температурой на оболочке 100°С
|
9,0
|
Меди и латунь (с покрытиями)
|
|
J
|
Вода, слабый раствор кислот (рН от 5 до 7)
|
То же
|
15,0
|
Нержавеющая жаростойкая сталь
|
|
P
|
Вода, слабый раствор щелочей (рН от 7 до 9)
|
То же
|
15,0
|
Углеродистая сталь
|
|
Q
|
Вода, слабый раствор кислот (рН от 5 до 7)
|
То же
|
9,5
|
Алюминиевые сплавы
|
|
S
|
Воздух и пр. газы и смеси газов
|
Нагрев в спокойной газовой среде до рабочей температуры на оболочке ТЭН 450°С
|
2,2
|
Углеродистая сталь
|
|
T
|
Воздух и пр. газы и смеси газов
|
Нагрев в спокойной газовой среде до рабочей температуры на оболочке ТЭН 450°С
|
5,0
|
Нержавеющая жаропрочная сталь
|
|
О
|
То же
|
Нагрев в среде с движущимся со скоростью б м/с воздухом до рабочей температуры на оболочке ТЭН 450°С
|
5,5
|
Углеродистая сталь
|
|
К
|
То же
|
Нагрев в среде с движущимся со скоростью не менее б м/с воздухом, с рабочей температурой на оболочке ТЭН св. 450°С
|
6,5
|
Нержавеющая жаростойкая сталь
|
|
R
|
То же
|
Нагрев в среде с движущимся со скоростью менее б м/с воздухом до рабочей температуры на оболочке ТЭН 450°С
|
3,1
|
Углеродистая сталь
|
|
N
|
То же
|
Нагрев движущимся со скоростью менее б м/с воздухом, с рабочей температурой на оболочке ТЭН св. 450°С
|
5,1
|
Нержавеющая жаростойкая сталь
|
|
Z
|
Жиры, масла
|
Нагрев в ваннах и др. емкостях
|
3,0
|
Углеродистая сталь
|
|
V
|
Щелочь, щелочно-селитровая смесь
|
Нагрев и плавление в ваннах и др. ем костях с рабочей температурой на оболочке ТЭН до 600°С
|
3,5
|
Углеродистая сталь
|
|
W
|
Легкоплавкие металлы: олово, свинец и др.
|
То же, с рабочей температурой на оболочке ТЭН до 450°С
|
3,5
|
Углеродистая сталь
|
|
L
|
Литейные формы, пресс-формы
|
ТЭН вставлены в отверстия. Имеется гарантированный контакт с нагреваемым металлом. Нагрев с рабочей температурой на оболочке ТЭН до 450°С
|
5,0
|
Углеродистая сталь
|
|
Y
|
Металлические плиты из алюминиевых сплавов
|
ТЭН залиты в изделия. Работа с термоограничителями с рабочей температурой на оболочке ТЭН до 320°С
|
13,0
|
Углеродистая сталь
|
ТЭНы изготавливаются на следующие номинальные напряжения 12; 24; 36; 42; 48; 60; 127; 220; 380 В.
Конец контактного стержня ТЭН изогнутой конфигурации должен находиться только на прямом участке на расстоянии не менее 20,0 мм от начала гиба для ТЭН диаметрами 10,0; 13,0; 16,0 мм и не менее 10 мм для ТЭН диаметрами 6,5; 8,0; 8,5; 9,5 мм.
Маркировка на ТЭНе содержит:
1) условное обозначение материала оболочки и нагревательной среды или тип ТЭН;
2) номинальное напряжение, В;
3) номинальную потребляемую мощность, кВт;
4) … год выпуска (последние две цифры)

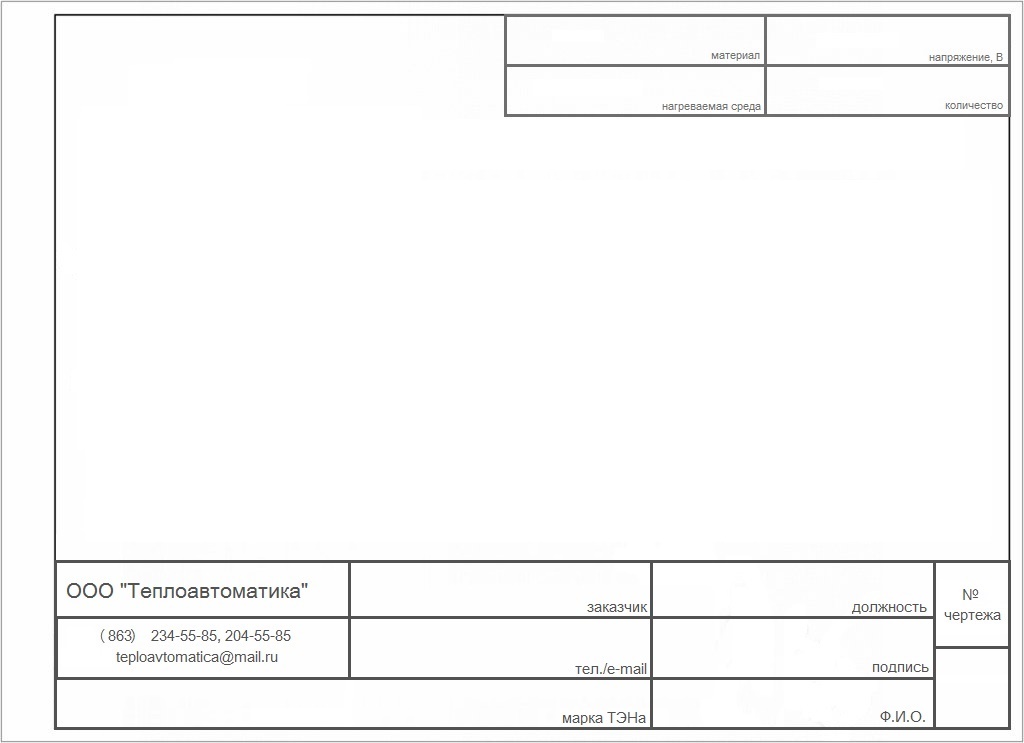

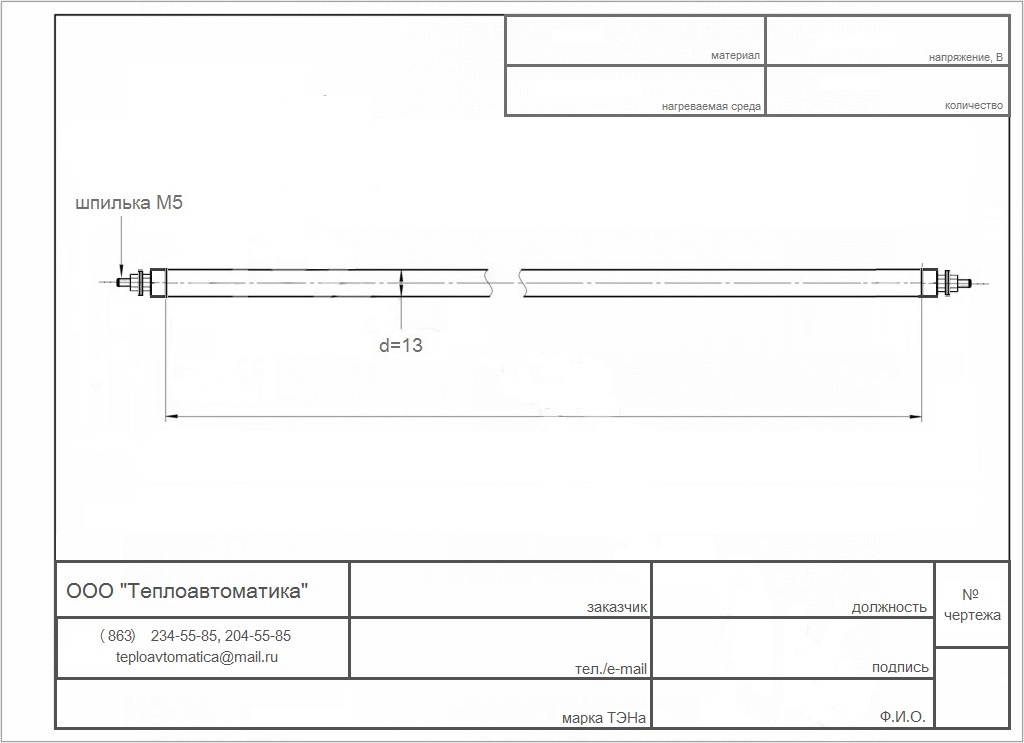

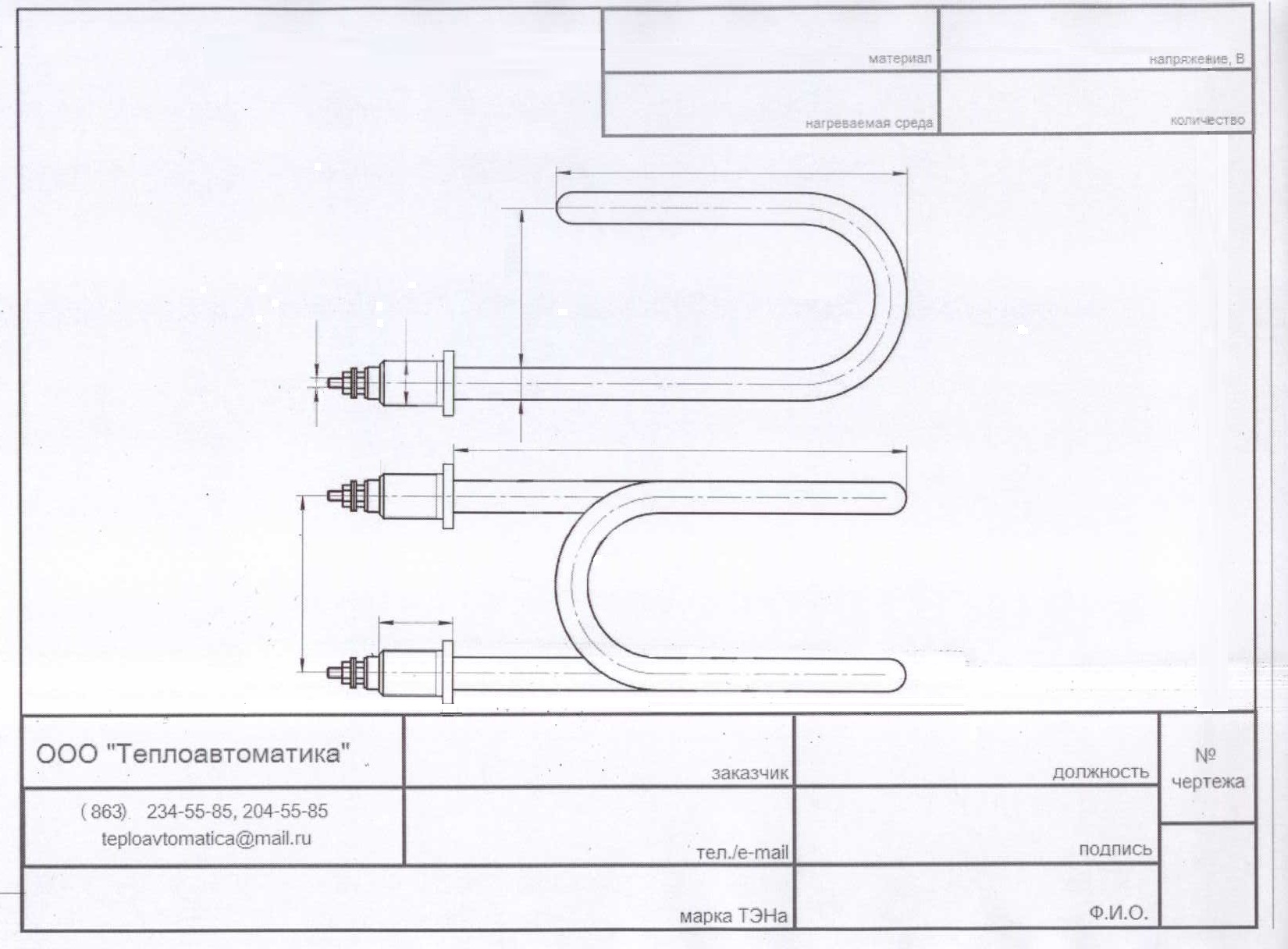

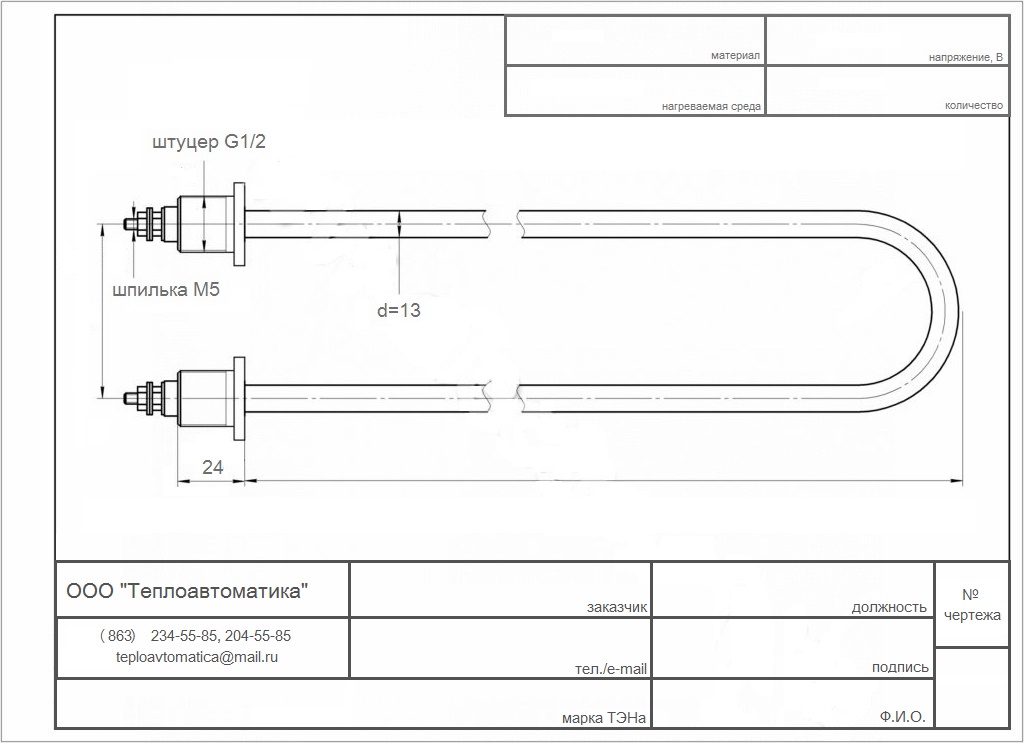

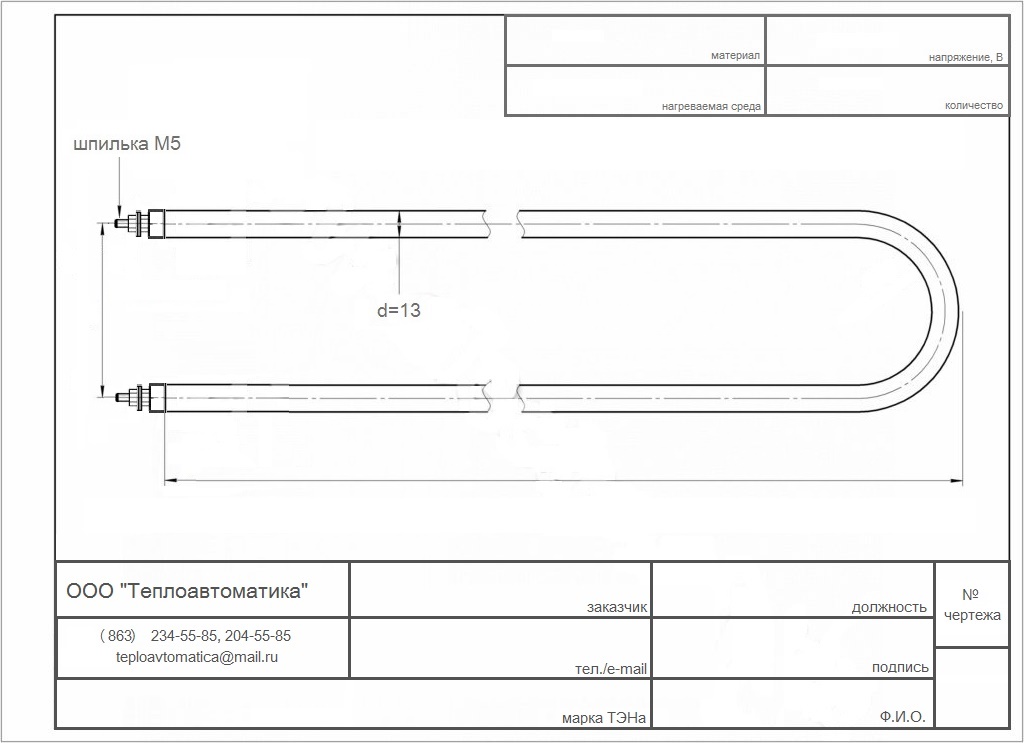

Ниже Вы можете скачать эскизы ТЭНов наиболее распространенных форм, указать необходимые размеры, вписать маркировку, материал ТЭНа, штуцеров и количество. Заполненные эскизы отправляйте на электронную почту или факс. Не забывайте указывать контакты для обратной связи.
